Kako radi dalekozor
Dalekozor radi na principima optičkih zakona, upravo iskorištavajući svojstva i ponašanje svjetlosti dok putuje kroz različite medije. Rastavimo jedan da vidimo kako dalekozor radi, koji su bitni dijelovi dalekozora i kako rade zajedno?
Dalekozor se sastoji od tri optička dijela za rad:
Okular ili okular: za fokusiranje i povećanje projicirane virtualne slike
Prizme: za ispravljanje orijentacije slike – okrenite sliku okomito i vodoravno
Objektiv: skuplja upadnu svjetlost i koncentrira je u žarištu, obično sustav leća od 2 ili više leća za kompenzaciju aberacije
Jednostavno objašnjenje rada dalekozora

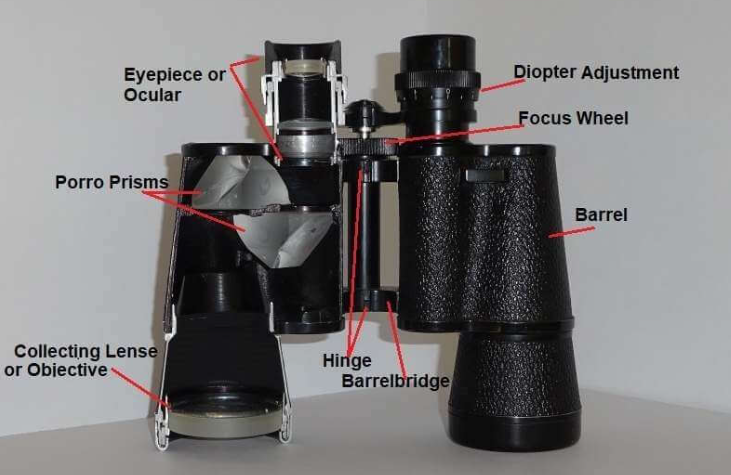

Da biste razumjeli dijelove dalekozora i njihove funkcije, najbolje je rastaviti dalekozor i pogledati unutrašnjost. Na taj način možete vidjeti pojedinačne sklopove i dobiti bolju predodžbu o tome kako dalekozor radi. postojioptički sustav i mehanički sustavpogledati.
Optički dijelovi dalekozora
Dalekozor se sastoji od tri optička sklopa koji lome i fokusiraju svjetlost kako bi povećali udaljeni objekt i učinili ga bližim. Ove tri bitne komponente su leća objektiva, sustav prizme i okular. Pogledajmo pobliže te dijelove kako bismo razumjeli njihove funkcije i kako dalekozor povećava.
Objektiv
Theciljsa svojim velikimkolekcionarska lećanalazi se na prednjem ili donjem kraju dalekozora, ovisno o tome kako ga gledate. Kolekcionarska leća je usmjerena na predmet interesa, tjhvata svjetlost.
Što je većiotvor– što je promjer leće, dalekozor ima veću moć skupljanja svjetla, stoga će slika biti svjetlija. Iz tog razloga lovci ili ljubitelji promatranja zvijezda biraju dalekozore s velikim promjerom leća. Lagani kompaktni dalekozor koji je izvrstan za planinarenje ili povremenu uporabu može imati mnogo manji otvor blende od oko 25 mm. Veličina otvora blende izražena je u drugom broju ocjene dalekozora, tj. 8x42
Virtualna međuslika koju stvara leća objektiva je naopako okrenuta i zrcalna. Da bi se to ispravilo, prizme se koriste unutar dalekozora.
Sustav Prism
Bez prizme u dalekozoru, promatrač bi vidio obrnutu sliku. Prizme to ispravljaju, a također pomažu da se duljina dalekozora donekle smanji.
Theprizmeizrađeni su od krunskog stakla isluže kao zrcala za korekciju. Kako svjetlosna zraka prolazi kroz prizme, višestruki odrazi okreću naopako okrenutu sliku koju projicira leća objektiva, tako da promatrač može vidjeti sliku normalnog izgleda.
Postoje dvije glavne vrste prizmi koje se koriste u dalekozorima. Ovo su Porro prizme i različiti dizajni krovnih prizmi.
Porro prizme
Postoje dvije prizme koje se koriste u dalekozoru s Porro prizmom, postavljene su pod pravim kutom jedna u odnosu na drugu.
Svjetlosne zrake se odbijaju od unutarnjih površina i okreću odozgo prema dolje u jednoj prizmi i slijeva na desno u drugoj prizmi.
Prednost dalekozora sa sustavom Porro prizme je u tome što su ove prizme puno jednostavnije i jeftinije za proizvodnju te zauzimaju malo prostora jer se postavljaju jedna pored druge.
Porro dalekozori s prizmom često su kraće građe od dalekozora s krovnom prizmom.
Krovna prizma
Ovaj sustav prizmi obično se sastoji od dvije prizme od kojih najmanje jedna ima oblik krovnog ruba.
Jedna strana staklenog tijela prims mora biti presvučena kako bi se kompenzirao fazni pomak različitih valnih duljina i kako bi se smanjilo rubove boja, što krovnu prizmu čini malo skupljom od Porro prizme.
Korekcija slike u dalekozorima s krovnim prizmama može slijediti složeniju putanju zrake nego u Porrovom, ali rezultat okretanja naopačke i zrcalne slike s leće objektiva je isti.
Krovne prizme omogućuju mnogo tanji, kompaktniji dvogled. Dalekozori s takvim prizmama su nešto uži i elegantniji u odnosu na modele s Porro prizmama, ali su obično nešto skuplji jer je potrebna složenija izrada.
Okulari
Theokulari, također se nazivaočni, nalaze se na prednjoj strani dalekozora i dvije su leće u koje izravno gledamo tijekom promatranja.
Okulari (gumeni nastavci na okularnoj cijevi) često se koriste za održavanje točne udaljenosti između očiju i okulara i za zaštitu od uznemirujućeg kosog zalutalog svjetla.
Okular se obično sastoji od dvije ili više leća.
Kada je dalekozor pravilno fokusiran, ljudskom oku omogućuje da vidi sliku koju projiciraju leća objektiva i sustav prizme.
Mehanički dijelovi dalekozora
Podešavanje dioptrije
Mnogi ljudi nemaju jednako snažan vid na oba oka. Kako bi se omogućilo promatranje bez umora kroz dalekozordrugačiji vid se mora nadoknadititako da oba oka mogu vidjeti fokusiranu sliku.
Obično se desni okular može fino podesiti kako bi se kompenzirala dioptrijska razlika podešavanjem fokusa okularnih leća.
Za podešavanje zatvorite desno oko i fokusirajte objekt pomoću lijevog oka (okular bez kompenzacije dioptrije) okretanjem središnjeg kotačića za fokusiranje dok slika ne postane oštra i jasna. Zatim fino podesite oštrinu na drugom okularu uz pomoć podešavanja dioptrije.
Kotačić za fokusiranje
Za dobivanje oštre i jasne slike pri promatranju objekata na različitim udaljenostima uvijek je potrebno prilagoditi fokus dalekozora. Okretanje gumba za fokusiranje (ili kotačića za fokusiranje) izgurat će ili uvući okulare (ili samo jednu od leća okulara) tako da žarište okulara konvergira sa žarištem leće objektiva.
Bačvasti most sa šarkama
Dalekozori su jednostavno dva teleskopa koji su montirani jedan pored drugog. Moraju biti usmjereni točno u istom smjeru kako bi promatrač mogao istovremeno vidjeti kroz njih. Bačva-most držicijevi dalekozora u paralelnom poravnanjumeđusobno tako da je optička os paralelna (svjetlosni snop jekolimirani).
Šarke koje se pridružuju mostu omogućuju nam podešavanje udaljenosti okulara prema udaljenosti oka gledatelja.
Bačva ili cijev
Cijev je kućište koje drži sve optičke dijelove zajedno. Kućište štiti optičke komponente i drži ih u stabilnom položaju tako da se ne pomaknu od mehaničkog udara ili pada.
Mnogi od boljih dalekozora imaju brtvene O-prstene koji sprječavaju prodor vode i vlage. U mnogim skupim modelima, unutrašnjost je također ispunjena inertnim plinom kako bi se osigurala otpornost na vodu čak i kada je uronjena pod vodu.
Put svjetlosti u dalekozoru s Porro prizmom
Kako prizme preokreću sliku
Slika iz promatranog Objekta pojavljuje se vodoravno i okomito invertirano
Prva prizma okreće sliku okomito
Druga prizma preokreće sliku vodoravno
Mala slika projicira se na kraju žarišne duljine objektiva
Okular povećava sliku i predstavlja je oku
Kako slika dolazi u fokus
Da bi se gledatelju prikazala fokusirana i oštra slika, žarište okularne leće mora konvergirati sa žarištem objektiva.
Kako izračunati povećanje dalekozora
Povećanje dalekozora koje se također naziva "snagom" važan je čimbenik ocjenjivanja koji pomaže u donošenju odluke o namjeravanoj uporabi instrumenta. Označava koliko puta se slika čini uvećanom kada se gleda dalekozorom u usporedbi s gledanjem golim okom.
Broj povećanja je kvocijent žarišne duljine leće i žarišne duljine okulara. U gornjem primjeru bilo bi240 / 24 = 10
Povećanje dalekozora izraženo je prvim brojem ocjene dalekozora, tj.8x42
Najpopularniji faktori povećanja su 8x i 10x. Pri povećanju od 10x, objekti udaljeni 100 metara izgledaju kao da su udaljeni 10 metara.
Sažetak Dijelovi dalekozora i njihova funkcija
Vrlo je zanimljivo kako dalekozor radi i kako se u osnovi sastavlja od vrlo jednostavnog rasporeda tri optička dijela: okulara, prizme i leće objektiva.
TheObjektivje velika leća na prednjem kraju dalekozora, okrenuta je prema promatranom objektu. Promjer leće objektiva naziva seotvor.Veličina leće određuje razlučivost (oštrinu) i koliko se svjetla može prikupiti. Snimljena slika s objektiva je zrcalna i naopako okrenuta.
Prizmekoriste se za ispravljanje slike. Kada svjetlosne zrake obrnute slike prođu kroz prizme, reflektiraju se od unutarnjih površina prizme i izlaze kao normalna slika koja izgleda stvarno. Tipovi prizmi su Porro prizme i krovne prizme.
TheOkularili okular je dio u koji korisnik gleda. Sliku koju je leća objektiva sakupila i projicirala na kraju svoje žarišne duljine, povećava okular i prikazuje oku gledatelja.
